ZJHP(M)型氣動單座調節閥的流量特性

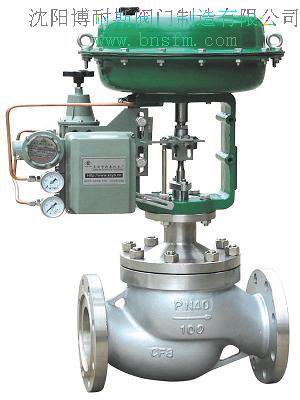

■氣動薄膜單座調節閥 產品概述 ZJHP(M)型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座（套筒）閥組成，單座閥閥體直通單座蓋上導向機構，閥芯為柱塞型結構，與普通單座閥相比具有體積小、質量輕、流量大等特點，適用于流量大、泄漏量要求嚴格的場合。ZJHM型精小型套筒閥與普通套筒閥相比，具有體積小1/3，質量輕1/3，流量大1/3的特點。氣動薄膜單座調節閥廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。 |  |
024-62657366 微信：sy1668
■氣動薄膜單座調節閥 主要技術數據
1、閥體和閥內件
閥體形式：直通倒S鑄造閥
公稱通徑：DN20-350（mm）
公稱壓力：1.6-6.4MPa
連接法蘭：JB/T74-90 JB/T79.2-94凹式
閥體材料：ZG270-500、1Cr18Ni9Ti
閥芯形式：上導向單座柱塞式閥芯
上導向單座套筒柱塞式閥芯
流量特性：
等百分比特性、線性、快開
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填 料：V型聚四氟乙烯
柔性石墨填料
2、氣動執行器
膜 片：丁晴橡膠夾增強滌綸織物
壓縮彈簧：60Si2Mn
推 桿：2Cr13
膜 蓋：A3
襯 套：2Cr13
墊 片：橡膠石棉板、聚四氟乙烯、
柔性石墨、1Cr18Ni9Ti石棉纏繞
■氣動薄膜單座調節閥 規格參數表
| 執行機構 | ZH-22 | ZH-23 | ZH-34 | ZH-45 | ZH-56 |
| 額定行程 | 16 | 25 | 40 | 60 | 100 |
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定
流量 | 單座 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17 | 27 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 |
等百
分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 |
| 套筒 | 直線 |
|
|
| 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 900 | 1440 |
| 可調范圍 | 單座30:1套筒30:1、50：1 |
| 公稱壓力MPa | 1.6、4.0、6.4 |
| 閥芯形式 | 單座：金屬閥座、軟閥座
套筒：單密封-單座套筒式柱塞型閥芯；雙密封-雙座套筒式柱塞型閥芯 |
| 流量特性 | 直線、等百分比、快開 |
| 作用形式 | 氣開式、氣關式 |
| 工作溫度 | 普通型：40-200℃，散熱片型：200-450℃ |
| 信號范圍KPa | 20-100、40-200、80-240 |
| 氣源壓力MPa | 0.25-0.4 |
| 接管尺寸 | 內螺紋M10*1 |
| 泄漏量 | 符合GB4213-92標準 |
| 回差 | 不帶定位器的小于全行程的3%、帶定位器的小于全行程的1% |
| 基本誤差 | 不帶定位器的小于全行程的5%、帶定位器的小于全行程的1% |
| 死區 | 不帶定位器的小于全行程的3%、帶定位器的小于全行程的1% |
| 法蘭標準 | 符合JB78-59\JB79-59，可按JB79.1-94、JB79.2-94、ANSI、DIN等標準供貨 |
| 執行機構 | ZHA(B)型多彈簧氣動薄膜執行機構、ZSL型直行程氣動活塞執行機構 |
| 可配附件 | 電氣閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋、手輪等。 |
| 型號 | A | H3 | 重量kg |
| ZH-11 | 236 | 190 | 6 |
| ZH-22 | 285 | 280 | 12 |
| ZH-23 | 285 | 307 | 16 |
| ZH-34 | 360 | 396 | 35 |
| ZH-45 | 470 | 530 | 46 |
| ZH-56 | 574 | 756 | 48 |
ZHJP（M）氣動單座（套筒）調節閥允許壓差
| 類別 | 單座式 | 套筒式 |
| 彈簧范圍KPa | 20-100 | 40-200 | 80-240 | 20-100 | 40-200 | 80-240 |
| 氣源壓力MPa | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 |
公稱
通徑 | 閥座
直徑 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 |
| 20 | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 |
|
|
|
|
|
|
| 12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 |
| 15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 |
| 20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 |
| 25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3.0 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
| 40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
| 40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 |
| 50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
| 65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
| 80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.12 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
| 100 | 100 | 0.21 | 0.07 | 1.0 | 0.21 | 1.35 | 0.5 | 1.67 | 0.8 | 6.4 |
| 6.4 |
|
| 150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6.4 | 4.94 |
| 150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 |
| 200 | 200 | 0.08 | 0.03 | 0.40 | 0.08 | 0.54 | 0.20 | 1.41 | 0.57 | 6.4 | 1.71 | 6.4 | 4.0 |
| 250 | 250 | 0.15 | 0.03 | 0.35 | 0.15 | 0.55 | 0.28 | 1.55 | 0.75 | 5.8 | 1.95 | 6.4 | 3.5 |
| 300 | 300 | 0.09 | 0.02 | 0.18 | 0.08 | 0.32 | 0.18 | 1.2 | 0.3 | 4.5 | 1.5 | 6.4 | 2.8 |
| 350 | 350 |
|
| 0.08 | 0.01 | 0.18 | 0.09 | 0.7 | 0.2 | 3.5 | 0.9 | 6.4 | 2.0 |
