型 號：U44S

口 徑：DN15-250

壓 力：0.1-4.0MpA

連接形式：法蘭

結構形式：角式

密封結構：軟密封、硬密封

可選驅動：手動、蝸輪、氣動、電動

材質可選：鑄鐵、鑄鋼、不銹鋼

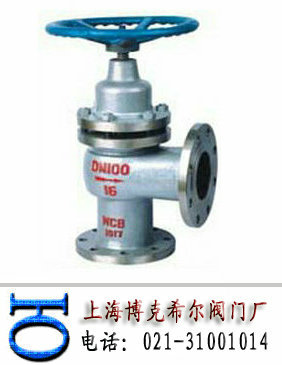

博克希爾生產的角式柱塞閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用角式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-4.0MpA，公稱通徑為DN15-250mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！技術部電話：021-31001014

角式柱塞閥型號規格：

型號	公稱壓力（mpA）	試驗壓力			工作溫度		適用介質
		殼體	密封（液）	密封（氣）
U44S-1.6	1.6	2.4	1.76	0.6	≤250℃	瞬時300℃	水、蒸汽、油品等
U44S-2.5	2.5	3.75	2.75

零件名稱	灰鑄鐵	鑄鋼	不銹鋼
	Z	C	P
閥體閥蓋	HT200	WCB	ZG1Cr18Ni9Ti
柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
閥桿	45	45	1Cr18Ni9Ti
密封圈	聚四氟乙烯+石墨+高彈性膠(8202型)

角式柱塞閥U44S-1.6
公稱通徑 DN（mm)	尺 寸（MM)
	L	D	D1	D2	b-f	Z-?d
15	90	95	65	45	16-2	4-14
20	90	105	75	55	16-2	4-14
25	100	115	85	65	16-2	4-14
32	105	135	100	78	18-2	4-18
40	115	145	110	85	18-3	4-18
50	125	160	125	100	20-3	4-18
65	145	180	145	120	22-3	4-18
80	155	195	160	135	22-3	8-18
100	175	215	180	155	24-3	8-18
125	200	245	210	185	26-3	8-18
150	225	280	240	210	28-3	8-23
200	275	335	295	265	30-3	12-23
250	325	405	335	320	32-3	12-25
角式柱塞閥U44S-2.5
公稱通徑 DN（mm)	尺 寸（MM)
	L	D	D1	D2	b-f	Z-?d
15	90	95	65	45	16-2	4-14
20	90	105	75	55	16-2	4-14
25	100	115	85	65	16-2	4-14
32	105	135	100	78	18-2	4-18
40	115	145	110	85	18-3	4-18
50	125	160	125	100	20-3	4-18
65	145	180	145	120	22-3	8-18
80	155	195	160	135	22-3	8-18
100	175	230	190	160	24-3	8-23
125	200	270	220	188	28-3	8-25
150	225	300	250	218	30-3	8-25
200	275	360	310	278	34-3	12-25
250	325	425	370	332	36-3	12-30
