水泥行業出窯熟料的計量及入磨高溫熟料的計量和給料裝置，為提高水泥產量、降低熱耗、為窯的科學管理提供準確的計 量數據，也可對濕度較大的物料進行連續給料計量。

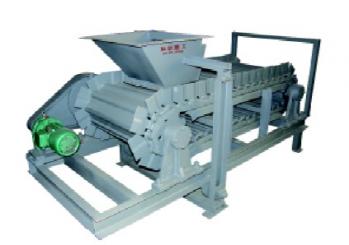

TDG-GL型高溫鏈板秤，采用懸掛安裝方式，更加突出了計量精度高、運行可靠、維護簡單、維護量低、對環境條件 適應能力強等諸多優點。

主要特點
獨特的 L型運料板由耐磨鋼板采用模具沖壓成形，結構緊湊，運轉平穩，噪音極小，加上兩側錐形擋板能有效地防 止物料漏撒；
輸送機構采用大節距鑄造鏈輪和單側彎板滾子鏈（p=100）經過特殊熱處理，耐高溫、耐磨損，且輸送過程不存在跑 偏現象；
拖動機構配套 W 系列擺線針輪減速機，傳動平穩，低噪音、低振動、抗粉塵；
獨特的弱磁式齒輪測速裝置和耐高溫荷重傳感器使得稱重、測速信號準確、穩定。



主要技術參數
1、靜態計量誤差≤ 0.5%;
2、動態累計誤差（當量）≤ 2％（使用中）；
3、控制準確度：優于 2％；
4、計量范圍：1 － 200t/h；
5、零值穩定性：優于 0.007％Cmax；
6、稱重信號非線性度：≤ 0.5％；
7、測速信號：40 脈沖 / 轉；
8、四極三相交流異步電機：1.5kw、2.2kw；
9、耐高溫范圍:≤ 350℃；
10、計量熟料規格：粒狀、塊狀，直徑不大于 80mm，保證出料均勻連續為準；
11、傳感器、稱重傳感器和測速傳感器精度優于 0.1％，稱重傳感器有過載保護，過載系數 150％。

選型表 :

規格型號	鏈板寬（mm）	流量范圍（m3/h)	計量精度
TDG-GL05	500	1～10	優于 1％
TDG-GL06	650	2～20	優于 1％
TDG-GL08	800	5～50	優于 1％
TDG-GL10	1000	10～100	優于 1％
TDG-GL12	1200	15～150	優于 1％
TDG-GL14	1400	50～200	優于 1％
