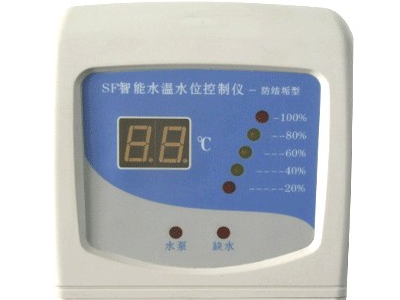

SF智能水溫水位控制儀

一、   SF智能水溫水位控制儀SF-XJ,SFWSB,SFWSA,SFWD,XMT-SF401/402/403S主要技術指標

儀表精度：±1℃； 電源：220VAC； 溫度量程范圍：－9℃～99℃；水位控制范圍：20％、40％、

60％、80％、100％。功耗：<3W； 控制模式：分段位水位控制可自由設定； 輸入方式：投入式電

極且永不結垢；控制功率：2KW（阻性）；1.0KW（感性）；工作環境：溫度0～50℃、濕度<85%

RH無腐蝕性無強電磁干擾的場合。

二、     SF智能水溫水位控制儀SF-XJ,SFWSB,SFWSA,SFWD,XMT-SF401/402/403S傳感器探頭的安裝與組合

⑴SF智能水溫水位控制儀SF-XJ,SFWSB,SFWSA,SFWD,XMT-SF401/402/403S溫度探頭安裝

    溫度探頭選用帶磁力的或投入式，接在溫度探頭接線端子上，測量部分務必與測量物體充分接觸。

⑵SF智能水溫水位控制儀SF-XJ,SFWSB,SFWSA,SFWD,XMT-SF401/402/403S水位電極的安裝

1．取塑管或塑繩等物一段，下端隨意垂一重物，材料長度略大于欲控制的水深。

2.按接線圖：電源、繼電器、底線，水位1、水位2、水位3、水位4、水位5依次接線。

3.底線固定于塑管底端第一位（底線選材應為高于控制水深的裸金屬導線），水位1應固定于欲控

制水深下端的1/5的距離；依次距下端：水位2固定于2/5的距離；水位3固定于3/5的距離；水

位4固定于4/5的距離；水位5固定于控制水位的最高液面。

4.固定傳感器探頭時，傳感頭與塑管需保持約1cm的距離，以免塑管表面有水痕殘留，影響信號

的準確探測而產生誤動作。

5.傳感器探頭安裝完畢后，將其掛于水箱或深井中。掛入水箱時，應避免水花飛濺，使控制儀受

干擾誤動作。掛入深井時，最低水位應高于水泵吸水口，以免無水時空轉燒泵。

三、SF智能水溫水位控制儀SF-XJ,SFWSB,SFWSA,SFWD,XMT-SF401/402/403S蓄水運行調試

1.確認控制儀接線與傳感器探頭安裝無誤后，檢查電路板插針位置為“充”（充水狀態，一般此

為出廠設置）通電試運行。水泵燈亮以后，隨著水箱液位的不斷升高，水位顯示燈從低到高依次

亮起，當最高水位顯示燈亮起時，水泵燈熄滅。

2.用手緩慢的提升傳感器探頭，水位顯示燈從高到低依次熄滅。當最低水位顯示燈熄滅時，水

泵燈亮起，水泵開始運行，下一循環開始。至此運行調試完畢，即可投入自控運行。

四、SF智能水溫水位控制儀SF-XJ,SFWSB,SFWSA,SFWD,XMT-SF401/402/403S排水運行調試

1.用于深井排水或建筑排污時，將電路板插針插為“排”（排水狀態），通電后，手持傳感器

探頭緩緩浸入水中，此時水位顯示燈從低到高依次亮起，當最高水位顯示燈亮起時，水泵燈亮，

水泵開始運行。

2. 手持傳感器探頭緩緩從水中提起，此時水位顯示燈從高到低依次熄滅，當最低水位顯示燈亮

起時，水泵燈滅。如以上狀態調試無誤，即可將傳感器探頭固定于深井水泵吸水口上端，

投入自控運行。
