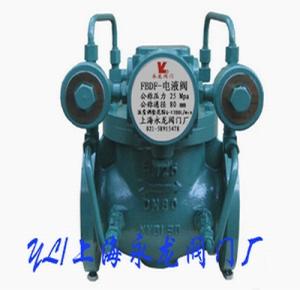

產品型號: FBDF
膜片式電液閥
◎ 工作原理:
☆ "膜片式電液閥"由一只二通常開電磁閥、一只二通常閉電磁閥、2只3/8”小球閥(針閥)組合而成（如圖所示），常開電磁閥裝在被控制回路的上游管路上，常閉電磁閥裝在被控制回路的下游管路上。
☆ <膜片式電液閥>在管道輸送介質過程中，當需要開啟閥門時，由計算機發出閥門開啟信號，常開電磁閥通電（關閉），同時常閉電磁閥通電（開啟）。這時，由上游通向主閥膜片上的腔室通道被截止，主閥膜片上腔室通向下游的通道被導通。此時，膜片下部 的壓力高于上部壓力，主閥膜片上的腔室的介質通過常閉電磁閥通道排向下游管道，主閥被打開。
☆ “膜片式電液閥”當需要關閉閥門時，由計算機發出閥門關閉信號，常開電磁閥斷開（開啟），同時常閉電磁閥斷開（關閉）。這時，由上游通向主閥膜片上的腔室的通道被導通， 主閥膜片上的腔室通向下游的通道被截止。上游的高壓介質通過常開電磁閥進入主 閥膜片上的腔室。此時，膜片上、下部壓力相等，在彈簧力的作用下使主閥關閉。
☆ ‘膜片式電液閥’在主閥開啟和關閉過程中，常開電磁閥通電（關閉），常閉電磁閥斷電（關閉）。這時，上、下游通道均處于截止狀態，介質壓力被截聚在主閥膜片上腔室內， 使得主閥由于液壓差而被鎖死在固定的打開位置上，從而保持了主閥出口送出一個 恒定的流量。當上游流量發生變化時，由計算機根據流量儀的反饋信號給相應的電 磁閥發出信號，就能重新自動調節到預先設定的流量值。
◎ 產品特點：
1，穩定可靠，使用壽命大于10萬次。
2，開閉速度可調，消除：“水擊”。
3，可自動和手動控制，免裝旁通回路。
4，可水平。垂直安裝。適用范圍廣。
5，開閉靈活。結構簡單。維修方便。
6，電源AC220V。DC24V可選擇。
7，可用于天燃氣，液化氣，氣體，化工等行業。
8，由控制器控制，無級開閉，實現恒流，補量。
◎ 技術參數:
閥體材料: 鑄鋼、全不銹鋼
使用介質: 輕油、滑油、液化氣、苯、醇、丙烯晴化工等
常用范圍: 油類、乙醇調配、桶裝、化工類、各類氣閥
◎ 使用說明與驗收:
1、在安裝電液閥時，應確保其正確的流向，流向標志在閥體上。新管線安裝好，沖洗管道時，一定要先將電液閥卸下，以免焊渣及雜物滯留在閥體內，引起電液閥關不嚴。
2、電液閥工作介質的動力粘度≤40厘泊；不易使用結臘介質。
3、收到設備后，應立即檢查外包裝，查看裝運過程中有何損壞。把設備小心地從包裝箱中搬出。檢查是否有部件損壞或殘缺。檢查裝箱單與實物是否一致，與訂購的型號、規格、參數是否一致。
4、電氣安裝，先打開接線盒，中間有如圖所示接線排：接線方法2種①常開電磁閥線圈，一個線頭接 a柱；常閉電磁閥線圈,一個線頭接c柱；另將常開、常閉電磁閥線圈二個線頭并接，接入b柱。如果使用直流24V電源，A柱、C柱接電源正極，B柱接電源負極。如果使用交流220V電源，A柱、C柱接火線，B柱接零線。②如果控制器不能分別控制二組電磁線圈，可將a、c并接后與b分別接入控制器輸出端。最后旋緊，壓緊螺母蓋好接線盒.
