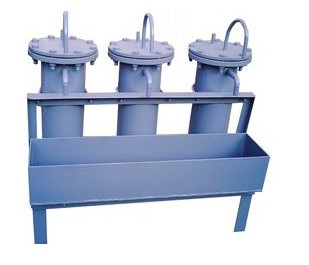

取樣冷卻器
|
一、取樣冷卻器概述
用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣，也不便于測定，在取樣中應加以冷卻， 所以要把取樣點的樣品引進取樣冷卻器進行冷卻，一般要求保證流量在500-700mL/min時，樣品能冷取到30-40度以下，滿足<中華人民共和國電力行業DL/T 457—91的標準>。
二、取樣冷卻器規格型號
|
規 格 型 號
|
管內壓力MPa
|
管內溫度℃
|
冷卻面積m2
|
冷卻管
|
|
QYL-108/0.25
|
<6.5
|
0-300
|
0.25
|
10x1.5
12x1.5
12x2
|
|
QYL-159/0.32
|
0.32
|
|
QYL-219/0.40
|
0.38
|
|
QYL-254/0.45
|
0.45
|
|
QYL-273/0.54
|
0.54
|
|
QYL-219/0.69
|
<12.5
|
300-540
|
0.69
|
14x2
|
|
QYL-273/0.92
|
0.92
|
18x2
|
三、取樣冷卻器 選材及優點
１、取樣的導管均采用不銹鋼管(1Cr18Ni9Ti)，不能用碳鋼管或黃銅管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染.
2、我廠取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，出廠前冷卻管均經38Mpa的5分鐘水壓試驗， 使用安安全可靠。
3、具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
4、冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成， 也可由兩組螺旋管內外排列構成。
四、取樣冷卻器訂貨說明
1、冷卻器管程的工作壓力與樣品進口溫度。
2、冷卻取樣后達到的溫度（一般取樣溫度為35度左右）。
3、一般電廠選型常為：QYL-159/0.32、QYL-219/0.40、QYL-273/0.54。
4、是否需組合式。
|
