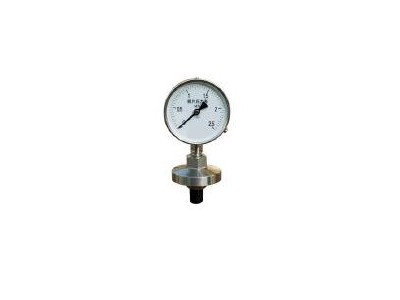

YPF膜片壓力表用途說明:
膜片壓力表示用于測量有一定腐蝕性.粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓;可根據測量對耐腐蝕性能的不同要求而選用不同材料的膜片;
外殼用不銹鋼材料的儀表;可在工作環境惡劣的情況下使用.
結構原理:
儀表由測量系統（包括接頭. 法蘭 膜片）傳動機構\指示裝置和外殼組成.
在被測壓介質的壓力作用下. 儀表的彈性元件（膜片）產生與壓力大小成正比的彈性一位移,借助連桿經傳動機構放大.由指示裝置被測壓力值..
主要技術指標:
測量范圍\ 承壓部尺寸
型號 | 標度范圍KPa | 承壓部尺寸 |
YPF-100A | 0～0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5 -0.1～0、0.06、0.15、0.3、0.5 、0.9、1.5、2.4 | ￠85 |
YPF-100B | ||
YPF-100B-F | ￠115 | |
YPF-150A | ￠85 | |
YPF-150B | ||
YPF-150B-F | ￠115 | |
YPF-100B YPF-100B-F | 0～1.6、2.5、4、6、10、16、25、40＊；-1.6～0；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0＊；-0.8～0.8；-1.2～1.2；-2～2；-3～3；-5～5；-8～8；-12～12； -20～20＊ | ￠160 |
YPF-150B YPF-150B-F | ￠160 |
＊0～40、-40～0、-20～20＊規格承壓部尺寸D1；為￠85
