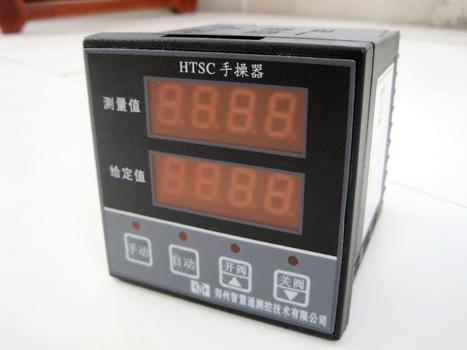

手操器簡介 本手操器采用高速單片機，智能控制，無需設置任何參數，操作使用簡單方便。配置高強度的薄膜按鍵，使用壽命長；雙排數碼管顯示，清晣美觀；執行機構可以手動操作，也可以由上位機控制。適合于DCS、計算機控制系統用戶選用。
功能與特點
- 能接收并顯示4～20mA（或0～10mA模擬輸入信號）。
- 兩種伺服控制輸出：4～20mA或兩路雙向可控硅輸出。帶正反轉指示。
- 有變送輸出功能，能把反饋輸入的信號變送輸出至上位控制系統。
- 具有帶LED狀態指示的自動、手動兩種工作方式。同時有接點輸出工作狀態。
- 具有兩排數碼管顯示，上排顯示測量值（也即閥位反饋信號）；下排顯示給定值（也即上位機控制信號），兩者均以百分比方式顯示。
技術指標
- 工作電源：AC220V±10%
- 工作環境：溫度：-10～55℃，相對濕度：≤85%RH
- 工作方式：手動自動兩燈分別顯示。
- 儀表精度：輸入、輸出顯示精度：±0.5%FS; 跟蹤精度＜2%。
- 模擬輸入信號：4～20mA 或0～10mA
- 伺服控制輸出：正反轉控制輸出（AC220V 2A可控硅）、4～20mA（負載0～750Ω）電流輸出。
- 變送輸出信號：4～20mA（負載0～750Ω）
- 顯示范圍：0.0～100.0%
- 狀態接點（無源）輸出：閉合表示自動狀態；斷開表示手動狀態。
- 功耗小于4W。
- 外形尺寸：96mm×96mm
- 開孔尺寸：92mm×92mm
- 【注】：0~10mA信號輸入需在訂貨時特別注明。
