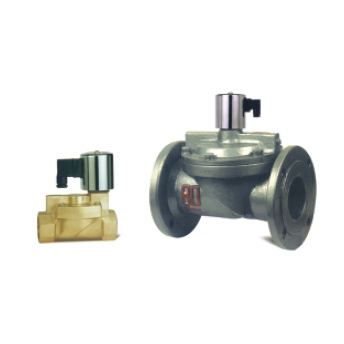

DF（ZCS）液用電磁閥

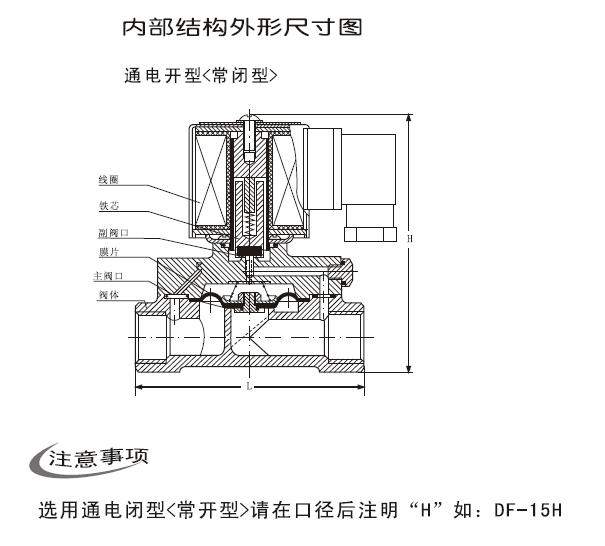

外形尺寸

1	最高工作壓力	0.8MPa
2	工作壓差	0.03MPa～0.8MPa（其中φ3、φ5為直動式0～0.6MPa）
3	環境溫度	-10～+50℃
4	介質溫度	0～75℃
5	電壓	AC：380V；220V； 36V/50Hz DC：12V；24V；110V；220V
6	絕緣等級	B級
7	功率	φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W
8	線圈溫升	≤80℃
9	電源允許波動	-15%～+10%
10	工作介質	液體 氣體 油 〈20CST
11	安裝方式	介質流向與電磁閥箭頭保持一致，線圈向上，允許傾斜度小于30°
12	響應時間	φ3～φ50≤1秒關≤2秒 φ65～φ150≤3秒關≤5秒





結構規格參數

型號	長	高	連接方式	材質
DF-3	45	70	G1/8”內螺紋	鍛銅
DF-5	48	82	G1/8”內螺紋
DF-10	70	95	G3/8”內螺紋
DF-15	90	105	G1/2”內螺紋	銅閥體
DF-20	100	115	G3/4”內螺紋
DF-25	120	135	G1”內螺紋
DF-32	135	145	G11/4”內螺紋
DF-40	145	160	G11/2”內螺紋
DF-50	180	180	G2”內螺紋
DF-40F	155	205	法蘭4孔φ17.5孔徑φ110孔距	鑄鐵閥體
DF-50F	200	220	法蘭4孔φ17.5孔徑φ125孔距
DF-65F	250	260	法蘭4孔φ17.5孔徑φ145孔距
DF-80F	270	275	法蘭4孔φ17.5孔徑φ160孔距
DF-100F	350	310	法蘭4孔φ17.5孔徑φ180孔距
DF-125F	400	380	法蘭4孔φ17.5孔徑φ210孔距
DF-150F	450	405	法蘭4孔φ22孔徑φ240孔距
