產品介紹：
|
概況：
本產品用于污水管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
作用原理：
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順水下降，氣從小孔排出。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順水下降，打開小孔帶動大孔進行大量補氣，確保管道安全。
注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。

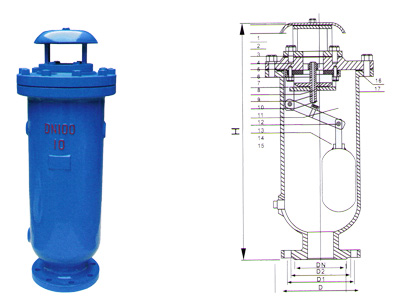

SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。
技術參數：
1.工作壓力：1.0Mpa
2.介質：清水
3.使用溫度：常溫
4.閥體：HT200
5.浮球與活瓣：304不銹鋼
6.密封材料：丁晴橡膠
SCAR型外形尺寸
|
公稱通徑
DN(mm)
|
D
|
D1
|
D2
|
H
|
Z-∮d
|
|
50
|
160
|
125
|
205
|
495
|
4-18
|
|
80
|
195
|
160
|
270
|
600
|
4-18
|
|
100
|
215
|
180
|
285
|
760
|
8-18
|
|
150
|
280
|
240
|
340
|
860
|
8-22
|
|
200
|
335
|
295
|
400
|
1010
|
8-22
|
|
250
|
390
|
350
|
465
|
1210
|
12-22
|
|
|
