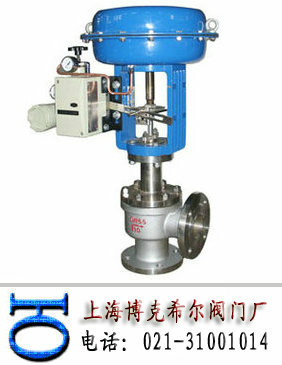

角式調節閥
角式調節閥
ZJHJ、ZDSJ角式調節閥
角式調節閥ZJHJ、ZDSJ角式調節閥-角式調節閥-上海博克希爾閥門廠

閥門服務平臺

角式調節閥

型號：ZJHJ、ZDSJ

口徑：DN20-300

壓力：0.1-6.4MpA

連接形式：法蘭

結構形式：氣動薄膜式

密封結構：軟密封、硬密封

可選驅動：氣動、電動

材質可選：鑄鋼、不銹鋼

上海博克希爾閥門廠

電話：021-31001014

傳真：021-51069286

手機：15221101997

郵箱：bokexier@126.com

網址：http://www.bokexier.com

地 址：上海嘉定區黃渡工業區

博克希爾生產的角式調節閥，驅動方式可選用氣動、電動，連接方式可選用法蘭，結構形式可選用氣動薄膜式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-6.4MpA，公稱通徑為DN20-300mm，材質可選用鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！技術部電話：021-31001014

角式調節閥介紹：
角式調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。

角式調節閥技術參數：

上閥蓋
常溫型	-20~+200℃
散熱型	-40~+450℃
壓蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
閥內組件
閥芯型式	上導向單座柱塞型閥芯
流量特性	等百分比特性、線性特性和快開特性
材料	1C18Ni9Ti 0Cr18Ni12Mo2Ti
執行機構
型式	多彈簧式薄膜執行機構
膜片材料	丁晴橡膠夾增強滌綸積物
彈簧范圍	0.02~0.10、0.08~0.24MPA
供氣壓力	0.14、0.16、0.28、0.40MPA
氣源接頭	內螺紋M10×1
環境溫度	-30~+70℃
閥作用型式	氣—開式或氣—關式
附件	定位器、手輪機構
性能
泄漏量	金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回差	3%(不帶定位器)、1%(帶定位器)
線性	±5%(不帶定位器)、±1%(帶定位器)
備注	使用V型聚四氟乙烯填料
可調范圍	50:1

角式調節閥規格參數表：

公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn(mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	6.5	10	16	25	40	63	100	160	250	400	630
行程mm	10	16		25		40			60			100

角式調節閥主要零件材料及推薦使用溫度范圍：

閥體材料	公稱壓力MPA	介質工作溫度℃
		〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作壓力MPA
鑄鐵HT200	1.6	1.6	1.5
鑄鋼ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
鑄不銹鋼ZG1Cr18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

角式調節閥外裝尺寸：

公稱通徑DN（mm）	L（mm）	H1（ mm）	H（mm）		?A
公稱通徑DN（mm）	1.6（MPA）	H1（ mm）	常溫	中溫	?A
20	100	100	349	444	285
25	115	115	350	445	285
32	130	130	358	458	285
40	130	130	378	478	285
50	150	150	393	493	285
65	170	170	494	594	360
80	190	190	503	628	360
100	215	215	521	646	360
125	250	250	634	759	360
150	275	275	696	846	470
200	325	325	715	915	470

角式調節閥型號編制說明：

Z	J	H	J	16	C	G	K
自控閥門	執行機構：	多彈簧氣動薄膜執行機構	閥門結構類型:	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	J：表示精小型		F：表示分流閥	16：表示1.6MPA	C：表示碳鋼	G：中溫型常溫省略	K：表示氣開型
			H：表示合流閥	25：表示2.5MPA	P：表示不銹鋼		B：表示氣關型
			J：表示角形閥	40：表示4.0MPA	F46：表示閥體襯氟
				64：表示6.4MPA
